ASME SA335 / ASTM A335 Alloy Steel Pipebeskrivelse
ASME SA335 / ASTM A335, Chrome - Moly Pipe er en problemfri ferritisk legering - stålrør produceret i nominel eller minimumsvægstykkelse for høj temperaturservice. Rør, der er bestilt til denne specifikation, skal være egnet til bøjning, flangering, lignende formningsoperationer og til fusionssvejsning.
ASTM A335 rør varmebehandling:
A335 Stålrør af karakterer skal genopvarmes og møbleres i den fulde - udglødet, isotermisk annealet eller normaliseres og tempererede tilstand. Hvis den er møbleret i den normaliserede og tempererede tilstand, skal den minimale temperatur for karakter P5, P5B, P9, P21 og P22 være 675 grader, minimumstemperaturen for karakter P1, P2, P11, P12 og P 15 skal være 650 grader.
Det anbefales, at temperaturen til temperering skal være mindst 50 grader over den tilsigtede servicetemperatur; Derfor skal køberen rådgive producenten, hvis servicetemperaturen skal være over 600 grader.
Rør af karakter P1, P2 og P12, enten varm - færdig eller kold - tegnet, kan få en endelig varmebehandling ved 650 grader til 705 grader i stedet for varmebehandlinger. Alle rør af karakter P5C skal gives en endelig varmebehandling i området fra 715 grader til 745 grader. Grad P92 og P911 skal normaliseres ved minimum af 1040 grader og hærdet ved 730 graders minimum som endelig varmebehandling. Grad P122 skal normaliseres ved minimum på 1040 grader og hærdet ved minimum 730 grader som endelig varmebehandling. Grad P23 skal normaliseres ved 1040 graders minimum med luftkøling eller accelereret afkøling og hærdet ved 730 graders minimum som endelig varmebehandling.
Standard: ASTM A335
Grad: P1, P2, P5, P9, P11, P91, P92
OD: 10.3-660mm
WT: 1,6-60mm
Længde: 5,8m-12m eller tilfældig ben
Teknisk: slukning og temperering
Anvendelse: Gas brandkraftværk, kulbrandkraftværk, overskrifter og damplinjer, foderrør, superophedere og genopvarmere.
ASME SA335 / ASTM A335 Standardspecifikation
ASME SA335 / ASTM A335 Chrome - Moly sømløse rør Kemisk sammensætning
Typerne af legeringsstål dækket af ASTM A335 - ASME SA335 -specifikationen er designet med et "P" -præfiks, fra P5 til P92. Grad P11/P22 og P91/92 findes typisk i kraftværker, hvorimod grad P5 og P9 er mere almindelige til anvendelse i den petrokemiske industri. Grad P9 og P91 er på listen, jo dyrere (et P91 sømløst rør kan koste ca. 5 € pr. Kg.).
| ASTM A335 Lav - Legeringsstål (Karakterer) |
Us tilsvarende |
C mindre end eller lig med | Mn | P mindre end eller lig med | Er mindre end eller lig med | Si mindre end eller lig med | Cr | Mo |
| P1 | K11522 | 0.10~0.20 | 0.30~0.80 | 0.025 | 0.025 | 0.10~0.50 | – | 0.44~0.65 |
| P2 | K11547 | 0.10~0.20 | 0.30~0.61 | 0.025 | 0.025 | 0.10~0.30 | 0.50~0.81 | 0.44~0.65 |
| P5 | K41545 | 0.15 | 0.30~0.60 | 0.025 | 0.025 | 0.5 | 4.00~6.00 | 0.44~0.65 |
| P5b | K51545 | 0.15 | 0.30~0.60 | 0.025 | 0.025 | 1.00~2.00 | 4.00~6.00 | 0.44~0.65 |
| P5c | K41245 | 0.12 | 0.30~0.60 | 0.025 | 0.025 | 0.5 | 4.00~6.00 | 0.44~0.65 |
| P9 | S50400 | 0.15 | 0.30~0.60 | 0.025 | 0.025 | 0.50~1.00 | 8.00~10.00 | 0.44~0.65 |
| P11 | K11597 | 0.05~0.15 | 0.30~0.61 | 0.025 | 0.025 | 0.50~1.00 | 1.00~1.50 | 0.44~0.65 |
| P12 | K11562 | 0.05~0.15 | 0.30~0.60 | 0.025 | 0.025 | 0.5 | 0.80~1.25 | 0.44~0.65 |
| P15 | K11578 | 0.05~0.15 | 0.30~0.60 | 0.025 | 0.025 | 1.15~1.65 | – | 0.44~0.65 |
| P21 | K31545 | 0.05~0.15 | 0.30~0.60 | 0.025 | 0.025 | 0.5 | 2.65~3.35 | 0.80~1.60 |
| P22 | K21590 | 0.05~0.15 | 0.30~0.60 | 0.025 | 0.025 | 0.5 | 1.90~2.60 | 0.87~1.13 |
| P91 | K91560 | 0.08~0.12 | 0.30~0.60 | 0.02 | 0.01 | 0.20~0.50 | 8.00~9.50 | 0.85~1.05 |
| P92 | K92460 | 0.07~0.13 | 0.30~0.60 | 0.02 | 0.01 | 0.5 | 8.50~9.50 | 0.30~0.60 |
ASME SA335 / ASTM A335 SEAMLESS Ferritic Alloy - Stålrør Mekaniske egenskaber
| A335 Low - legeringsrør | UNS -nummer | Udbyttestyrke KSI | Trækstyrke KSI | Forlængelse % | Rockwell | Brinell |
| P1 | K11522 | 30 | 55 | 30 | – | – |
| P2 | K11547 | 30 | 55 | 30 | – | – |
| P5 | K41545 | 40 | 70 | 30 | – | 207 Max |
| P9 | S50400 | 30 | 60 | 30 | – | – |
| P11 | K11597 | 30 | 60 | 20 | – | – |
| P12 | K11562 | 32 | 60 | 30 | – | 174 Max |
| P22 | K21590 | 30 | 60 | 30 | – | – |
| P91 | K91560 | 60 | 85 | 20 | – | – |
Testkrav
Tværgående/langsgående: spænding og udfladning, hårdhed, bøjningstest - For materiale, der er blevet varme - behandlet i batchovne, skal disse test foretages på 5% af rørene fra hvert varmepartiets nummer. For mindre partier skal et rør på et minimum testes
ASTM A335 Gr. P91 skal have en hårdhed på 250 HB / 265 HV (25 HRC)
Hydro -test: skal påføres på hver rørlængde
Den ikke - destruktiv elektrisk test er valgfri
Tolerancer diameter
| A335 rør | Over | Under | ||
| NPS [DN] | i. | mm | i. | mm |
| 1/8 til 1 1/2/dn 6 til 40 | 1/64 (0.015) | 0.4 | 1/64 (0.015) | 0.4 |
| Over 1 1 / 2 til 4 / dn 40 til 100 | 1/32 (0.031) | 0.79 | 1/32 (0.031) | 0.79 |
| Over 4 til 8 / dn 100 til 200 | 1/16 (0.062) | 1.59 | 1/32 (0.031) | 0.79 |
| Over 8 til 12 / dn 200 til 300 | 3/32 (0.093) | 2.38 | 1/32 (0.031) | 0.79 |
| Over 12 /> DN 300 | +/- 1% af den specificerede udvendige diameter |
Vægtykkelse
Tolerancerne i WT, i %, fra specificerede er:
1/8 til 2 1/2 [6 til 65] inkl., Alle T/D -forhold: over 20%, under 12,5%
Over 2 1/2 [65], t/d
Over 2 1/2 [65], T/D> 5%: Over 15%, under 12,5%
t=specificeret vægtykkelse; D=specificeret udenfor diameter)
Legeringsrør krydsreferencebord ASTM Vs. En karakterer
| Chrome Moly Pipes: Werkstoff vs en vs ASTM | ||
|---|---|---|
| Werkstoff /Din | Da | Astm |
| 1.5415 | 16mo3 | A335 klasse P1 |
| 1.7335 | 13crmo4-5 | A335 Grad P11, P12 |
| 1.7380 | 10CRMO9-10 | A335 klasse P22 |
| 1.7362 | X11CRMO5 | A335 klasse P5 |
| A335 Grad P9 | ||
| 1.4903 | X10crmovnb9-1 | A335 klasse P91 |

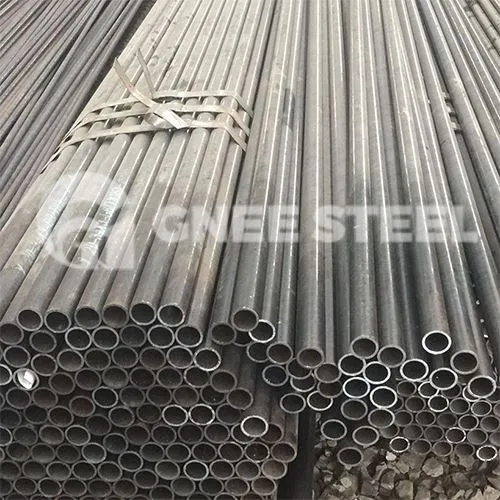

A335/SA335 legeringsrør på lager
