Produkter Beskrivelse
ASTM A192/ASME SA192 dækker minimum - væg - tykkelse, problemfri kulstofstålkedel og superheaterrør til høje - trykservice.
Rørstørrelserne og tykkelser, der normalt møbleres til denne specifikation, er 1/2 tommer til 7 in (12,7 til 177,8 mm) udvendig diameter og 0,085 til 1.000 i (2,2 til 25,4 mm), inklusive minimumsvægstykkelse. Rør, der har andre dimensioner, kan være indrettet, forudsat at sådanne rør er i overensstemmelse med alle andre krav i denne specifikation.
De værdier, der er angivet i enten tommer - pund -enheder eller SI -enheder, skal betragtes separat som standard. Inden for teksten er SI -enhederne vist i parentes. De værdier, der er angivet i hvert system, er ikke nøjagtige ækvivalenter; Derfor skal hvert system bruges uafhængigt af det andet. Kombination af værdier fra de to systemer kan resultere i ikke - overensstemmelse med specifikationen. Inch - pund enheder gælder, medmindre "M" -betegnelsen af denne specifikation er specificeret i rækkefølgen.
Uden for diameter: 12,7-177,8 mm
Vægtykkelse: 2,2-25,4 mm
Længde: 6-32m
Type: lige rør, u - bøjningsrør
Varmebehandling:
Hot - Færdige rør behøver ikke at være varmebehandlet. Koldt færdige rør skal være varmebehandlet efter den sidste kolde - Efterbehandling ved en temperatur på 1200 grader F [650 grader] eller højere.
Standardspecifikation
ASTM A192/ASME SA192 High - tryk kulstofstålkedelrør Kemisk sammensætning
| Grad | Kemisk sammensætning (%) | |||||
| Type | C | Si | Mn | P | S | |
| ASTM A192/ASME SA192 | Problemfri | 0.06~0.18 | 0,25max | 0.27~0.63 | 0,035max | 0,035max |
ASTM A192/ASME SA192 kedelrør Mekanisk egenskab
| Grad | Forlængelse % | Trækprøve MPA eller N/mm2 | |
| A | Min udbyttestyrke | Trækstyrke | |
| ASTM A192/ASME SA192 | =35 | =180 | =325 |
ASTM A192/ASME SA192 stålrør til kedelhårdhed krav
| Brinell -hårdhedsnummer | Rockwell -hårdhedsnummer |
| (Rør 0,200 tommer. [5,1 mm] og derover i vægtykkelse) | (Rør mindre end 0,200 tommer. [5,1 mm] i vægtykkelse) |
| 137 HB | 77 HRB |
| Rørstørrelser til varmevekslere og kondensatorer og kedel | |||||||||||
| Udvendig diameter | BWG | ||||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||||
| Vægtykkelse mm | |||||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||||
| mm | tomme | Vægt kg/m | |||||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |||
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |||
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |||
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||||
| 88.9 | 3 1/2 | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||||
| 114.3 | 4 1/2 | 4.654 | 5.924 | 7.734 | 9.43 | ||||||
| Form for rør:Lige & u - Bøj & finned & opviklet | |||||||||||
| Rør i rustfrit stål:A/SA213, A/SA249, A/SA268, A/SA269, A/SA789, EN10216 - 5, A/SA688, B/SB163, JIS-G3463, GOST9941-81. | |||||||||||
| Carbon & Alloy Steel Tube:A/SA178,A/SA179, A/SA192, A/SA209, A/SA210, A/SA213, A.SA214 | |||||||||||

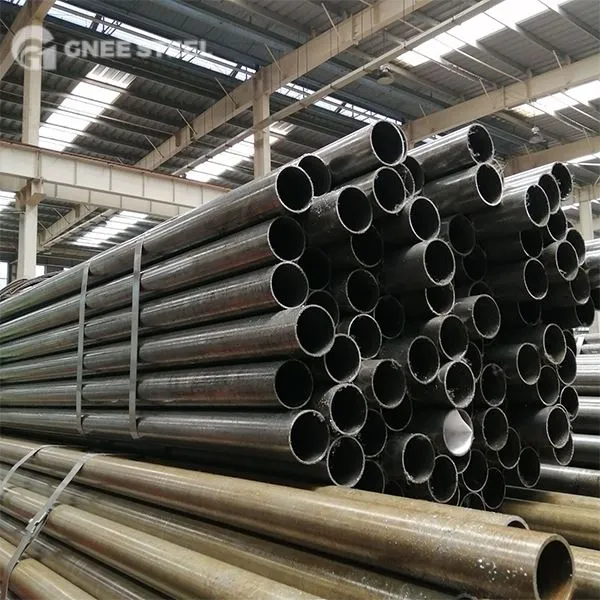

GNEE A192/SA192 Rør på lager
A192 Boiler Tubes - SA192 Boilers And Pressure Vessel Tubes - Boilers And Pressure Vessels - Carbon Steel - High-Temperature Service Applications - High-Temperature Services - Pressure Vessels {{10.
Sammenligning af ASTM A192/SA192 og andet kulstofstålrør og rørmaterialer
- Vs astm a106 gr.b:ASTM A106 Gr.B Carbon Steel Rør bruges ofte til høj - temperatur, høj - trykrør, men det er ikke specifikt designet til den minimale vægtykkelse, der kræves til kedler/overheatere. ASTM A106 Gr.B Carbon Steel Pipe har typisk tykkere vægge end A192/SA192 af samme specifikation, hvilket giver højere tryk - lejekapacitet, men lidt lavere varmeoverførsel og højere omkostninger. ASTM A106 GR.B Carbon Steel Ripe bruges ofte i kedelens hoveddamplinjer og fodervandslinjer, mens ASTM A192/SA192 Carbon Steel Pipe er specifikt designet til overheatere og kedelvarmevekslerbundter, hvor tynde vægge er påkrævet til effektiv varmeoverførsel.
- Vs ASTM A210 Gr.A1:ASTM A210 Gr.A1 er et medium - carbon mangan stål sømløst rør, der bruges i kedler og overhedere. På grund af dets højere kulstofindhold overgår dets styrke og hårdhed A192/SA192, og det bruges primært i applikationer, der kræver højere styrke.
Nødvendige test og inspektioner til ASTM A192/SA192 Carbon Steel Ripe
- Trækundersøgelse: Dette udføres på prøver taget fra hver batch af stålrør for at verificere trækstyrke, udbyttestyrke og forlængelse.
- Hårdhedstest: Dette udføres typisk på hvert rør eller batch.
- Hydraulisk trykprøvning: Dette er obligatorisk for hvert rør. Testtrykket er meget højt og vedligeholdes i mindst 5 sekunder for at sikre, at der ikke er nogen lækage eller permanent deformation, hvilket sikrer sikkerhed under pres.
- Ikke - destruktiv test: Standarden kræver typisk hvirvelstrømstest eller ultralydstest (eller en kombination af begge) for at detektere langsgående defekter, og dette skal udføres på hvert rør.
Bruger & applikation:
1.Boiler -rør: A192/SA192 -rør bruges primært i kedelsystemer til høje - tryk og overophedning af applikationer. De er bredt ansat i kraftværker, termiske energianlæg og industrielle kedler til generering af damp. A192/SA192 -rør udviser fremragende termisk ledningsevne og høj trækstyrke, hvilket gør dem egnede til håndtering af forhøjede temperaturer og tryk.
2. Opvarmningsvekslere: A192/SA192 -rør bruges i varmevekslere, hvor der kræves effektiv varmeoverførsel. Disse rør bruges ofte i applikationer, der involverer væske - til - væske eller gas - til - Fluidvarmeudveksling, såsom i HVAC -systemer, kølingsenheder og industrielt procesudstyr. Den sømløse konstruktion af A192/SA192 -rør sikrer glat fluidstrøm og minimerer trykfaldet.
3.CONDENSERS: A192/SA192 -rør Find applikationer i kondensatorenheder, der er en del af forskellige systemer, såsom kraftværker og køleenheder. Kondensatorer er ansvarlige for at overføre varme fra damp til flydende tilstand, og A192/SA192 -rør tilbyder fremragende varmeoverførselsfunktioner til dette formål.
4. Petroleum -raffinering: A192/SA192 -rør bruges lejlighedsvis i petroleumsraffineringsprocesser, især i applikationer, der involverer høje - temperatur og høj - trykvæsker. Disse rør anvendes til varmeudveksling, væsketransport og andre kritiske funktioner i raffineringsoperationer.
