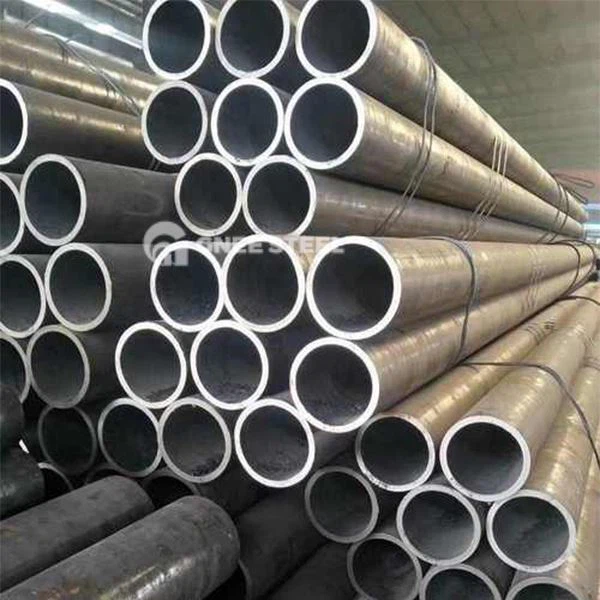

A210/A210m Bolier Tube Specifikation
1.1 Denne specifikation dækker minimumsvæg-tykkelse, problemfri mellemstål, kedelrør og kedel-flues, inklusive sikre ender (se note 1), bue- og opholdsrør og superheaterrør.
BEMÆRK 1: Denne type er ikke egnet til sikre afslutninger ved Forge -svejsning.
1.2 Rørstørrelserne og tykkelser, der normalt er leveret til denne specifikation, er 1/2 tommer til 5 tommer. [12,7 til 127 mm] i udvendig diameter og 0,035 til 0,500 tommer. [0,9 til 12,7 mm], inklusive minimumsvægstykkelse. Rør, der har andre dimensioner, kan være indrettet, forudsat at sådanne rør er i overensstemmelse med alle andre krav i denne specifikation.
1.3 Krav til mekaniske egenskaber gælder ikke for slange, der er mindre end 1/8 tommer. [3,2 mm] i indvendig diameter eller 0,015 tommer. [0,4 mm] i tykkelse.
1.4 Denne specifikation dækker karakterer A-1 og C for sømløs medium-carbon-kedel og superheaterrør med forskellige kemiske og trækkrav. (Tabel 1, tabel 3 og Afsnit 11.)
OD: 1/2in-5in (12,7-127mm),
WT: 0,035in-0,500in (0,9-12,7 mm)
Grad: ASTM A210 Grad A1, ASTM A210 Grad C
Anvendelse: For høje, midterste, lavtryks kedel og trykformål
Kemisk sammensætning af ASTM A210/A210m superheater rør
|
Grad |
Kulstof |
Mangan |
Fosfor |
Svovl |
Silicium |
|
ASTM A210 GR A1 |
0,27% maks |
0,93% maks |
0,035% maks |
0,035% maks |
0,10% min |
|
ASTM A210 GR C |
0,35% maks |
0.29% - 1.06% |
0,035% maks |
0,035% maks |
0,10% min |
Mekaniske egenskaber ved ASTM A210/A210M SEAMLESS Bolier Tube
|
Grad |
P # |
Trækstyrke |
Udbytte |
Max hårdhed |
Kontroller Inventoryon |
|
|
ASTM A210 GR A1 |
P 1 |
KSI: 60 MPa: 415 |
KSI: 37 MPa: 255 |
79 HRB (Rockwell B) |
143 HB (Brinell) |
A210 GR En opgørelse |
|
ASTM A210 GR C |
P 1 |
KSI: 70 MPa: 485 |
KSI: 40 MPa: 275 |
89 HRB (Rockwell B) |
179 HB (Brinell)
|
A210 GR En opgørelse |
Vægtykkelse og tolerance af ASTM A210/A210M SEAMLESS MEDARBORBRUBSESTEL
|
Udvendig diameter, mm |
Tolerance, % |
|
|
Varm rullet |
OD mindre end eller lig med 101,6, WT mindre end eller lig med 2,4 |
+40/-0 |
|
OD mindre end eller lig med 101,6, 2,4 ＜ WT mindre end eller lig med 3,8 |
+35/-0 |
|
|
OD mindre end eller lig med 101,6, 3,8 ＜ WT mindre end eller lig med 4,6 |
+33/-0 |
|
|
OD≤101.6, WT>4.6 |
+28/-0 |
|
|
OD>101.6, 2,4 ＜ Wt mindre end eller lig med 3,8 |
+35/-0 |
|
|
OD>101.6, 3,8 ＜ Wt mindre end eller lig med 4,6 |
+33/-0 |
|
|
OD>101.6, WT>4.6 |
+28/-0 |
|
|
|
Udvendig diameter, mm |
Tolerance, % |
|
Koldt tegnet |
OD mindre end eller lig med 38.1 |
+20/0 |
|
OD>38.1 |
+22/0 |
Ydre diameter og tolerance af ASTM A210/A210M sømløst bolier rør
|
Udvendig diameter, mm |
Tolerance, mm |
|
|
Varm rullet |
OD mindre end eller lig med 101,6 |
+0.4/-0.8 |
|
101,6 ＜ OD mindre end eller lig med 177,8 |
+0.4/-1.2 |
|
|
|
Udvendig diameter, mm |
Tolerance, % |
|
Koldt tegnet |
OD ＜ 25.4 |
±0.10 |
|
25.4 mindre end eller lig med OD mindre end eller lig med 38.1 |
±0.15 |
|
|
38.1 ＜ od ＜ 50.8 |
±0.20 |
|
|
50,8 mindre end eller lig med OD ＜ 63,5 |
±0.25 |
|
|
63,5 mindre end eller lig med OD ＜ 76,2 |
±0.30 |
|
|
76,2 mindre end eller lig med OD mindre end eller lig med 101,6 |
±0.38 |
|
|
101,6 ＜ OD mindre end eller lig med 177,8 |
+0.38/-0.64 |
Dimensionsspecifikationer for A210/A210M sømløst bolier rør
